精餾設備安全技術-板式塔的類型

　1)泡罩塔泡罩塔是隨產業蒸餾的建立而發展起來的，是應用最早的塔型，其結構如圖10—18所示。塔板上的主要元件為泡罩，泡罩尺寸一般為80、100、150三種，可根據塔徑的大小來選擇，泡罩的底部開有齒縫，泡罩安裝在升氣管上，從下一塊塔板上升的氣體經升氣管從齒縫中吹出，升氣管的頂部應高于泡罩齒縫的上沿，以防止液體從中漏下，由于有了升氣管，泡罩塔即使在很低的氣速下操縱，也不致于產生嚴重的漏液現象。因此，該種塔運作很穩定并有完整的設計資料和部分標準。不足是結構復雜、壓降大、造價高，已逐漸被其他的塔型取代，新建塔很少再用此種塔板。

　2)篩板塔篩板塔出現略遲于泡罩塔，與泡罩塔的差別在于取消了泡罩與升氣管，直接在板上開很多的小直徑的篩孔。操縱時，氣體高速通過小孔上升，板上的液體不能從小孔中落下，只能通過降液管流到下層板，上升蒸汽或泡點的條件使板上液層成為強烈攪動的泡沫層。篩板用不銹鋼板制成，孔的直徑約為Ф8mm。篩板塔結構簡單、造價低、生產能力大、板效率高、壓降低，隨著對其性質的深進研究，已成為應用最廣泛的一種。

　3)浮閥塔浮閥塔是在第二次世界大戰后開始研究。自20世紀50年代起使用的一種新型塔板。其特點是在篩板上每個篩孔處安裝一個可以上下浮動的閥體，當篩孔氣速高時，閥片被頂起而上升，氣速低時，閥片因自重而下降。閥體可隨上升氣量的變化而自動調節開度，這樣可使塔板上進進液層的氣速不至于隨氣體負荷的變化而大幅度變化，同時氣體從閥體下水平吹出加強了氣液接觸。浮閥的形式很多。其中F—1型研究和推廣較早，如圖10—19所示。分輕閥和重閥兩種，輕閥重25g，由1.5mm薄板沖壓而成；重閥重33g，由2mm薄板沖壓而成。閥孔直徑39mm，閥片有三條帶鉤的腿，插進閥孔后將其腿上的鉤扳轉90°，可防止被氣體吹走；此外，浮閥邊沿沖壓出三塊向下微彎的“腳”。當氣速低浮閥降至塔板時，靠這三只“腳”使閥片與塔板間保持2．5mm左右的間隙。

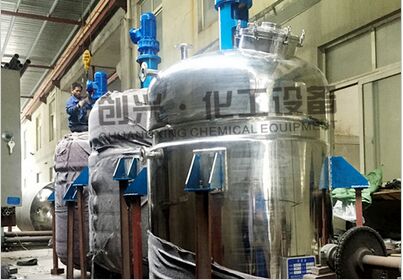

浙江創興化工設備有限公司專注于超重力精餾設備,超重力精餾機生產，公司主要產品：高效旋轉精餾機，精餾中試樣機，脫硫裝置，污水處理設備（含鹽廢水處理）各類不銹鋼反應釜、換熱器、冷凝器、溶劑高效分離裝置、蒸餾罐、連續離心機等。
